Einführung und Installation shand buch des SOLARMAN Smart Meter

SOLARMAN Smart Meter ist speziell für das Energie management konzipiert. Es misst und kontrolliert den Strom verbrauch von Wohnungs mieten, Haushalts-, Gewerbe-und Industries trom, Ladestation, PV-Anlage, intelligentem Gebäude, Filialisten usw. Es verfügt über hohe Zuverlässigkeit, hohe Genauigkeit, kompakte Größe und einfach zu installieren, etc.

Einphasiger Smart Meter (WIFI)
Produkt modell: DDZY422-D2
Nennspannung: 220V

Sechs-Kreislauf-Multifunktions-Smart-Meter (WIFI)
Produkt modell: DTSD422-D3
Nennspannung: 3*220V/380V

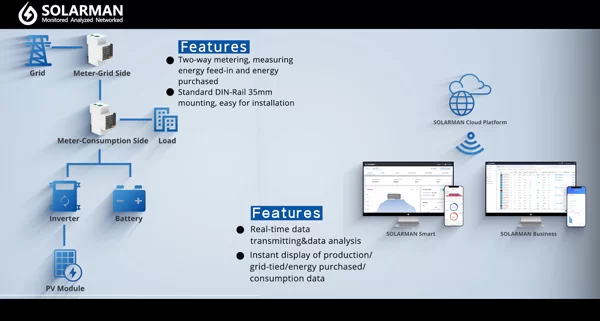

Merkmale

Zwei-Wege-Messung, Messung der eingekauften generösen Einspeisung und Energie;
Standard DIN-Schiene 35 mmmontage, einfach für die Installation;
Echtzeit-Daten übertragung & Datenanalyse durch VerwendungSOLARMAN-WolkePlattform;
Sofortige Anzeige der Produktions-/netz gebundenen/eingekauften Energie-/Verbrauchs daten.

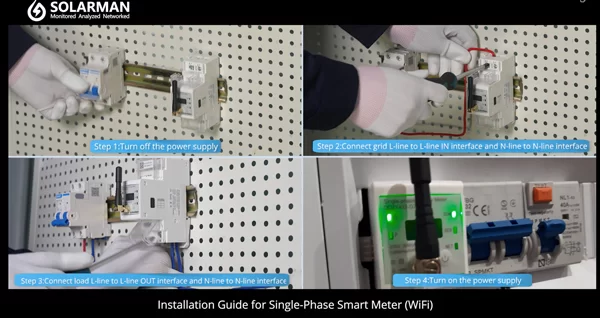

Installation leitfaden für einphasiges Smart Meter (WiFi)

Schritt 1: Schalten Sie die Strom versorgung aus;
Schritt 2: Verbinden Sie die Netz-L-Linie mit der L-Linie IN-Schnitts telle und die N-Linie mit der N-Linien-Schnitts telle.
Schritt 3: Verbinden Sie die Load-L-Linie mit der L-Line-OUT-Schnitts telle und die N-Linie mit der N-Line-Schnitts telle.
Schritt 4: Schalten Sie die Strom versorgung ein;

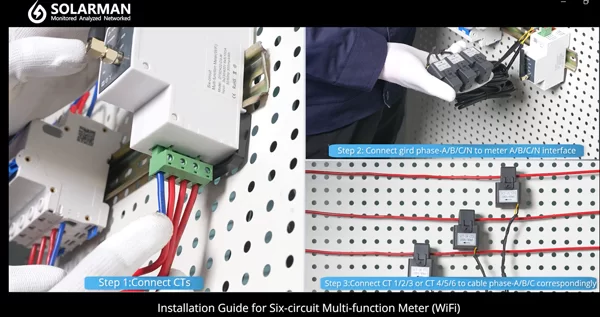

Installation leitfaden für Sechs-Kreislauf-Multifunktion messer (WiFi)

Schritt 1: Verbinden Sie CTs;
Schritt 2: Verbinden Sie die Gird-Phase-A/B/C/N-Schnitts telle mit dem Messgerät A/B/C/N;
Schritt 3: Verbinden Sie CT 1/2/3 oder CT 4/5/6 mit der Kabel phase-A/B/C entsprechend;

Schneller Zugriff auf Energie erzeugung und-verbrauch überall und jederzeit.
Das SOLARMAN Smart Meter sorgt dafür, dass alle Messdaten zählen.

Für Smart Meter Installation Video Guide pls besuchen:https://www.solarmanpv.com/video/
